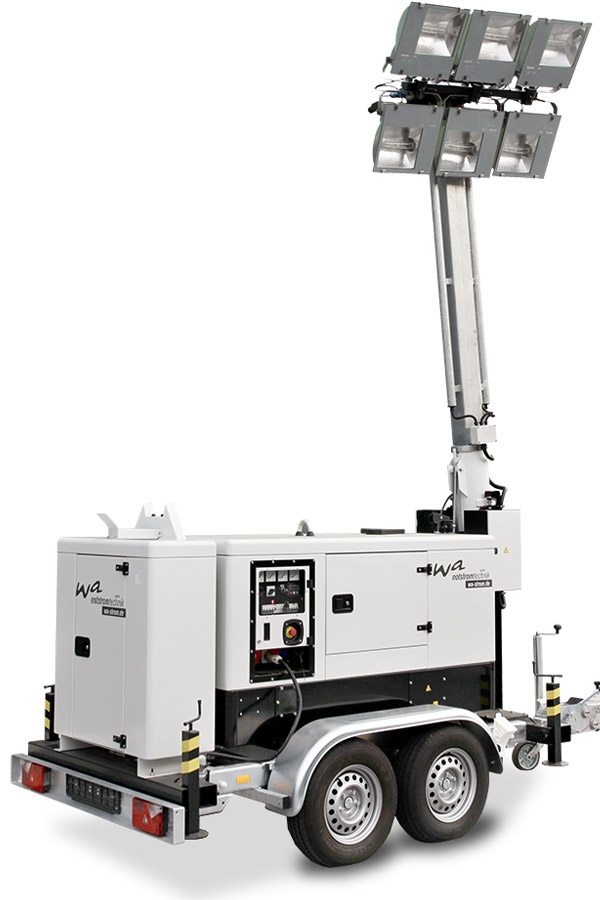

Flutlichtaggregat
bis 9,3 Meter Höhe

• Lichtmastsystem: LUCA Light Serie 93 maximale Lichtpunkthöhe am Lichtkreuz; 9,3 Meter

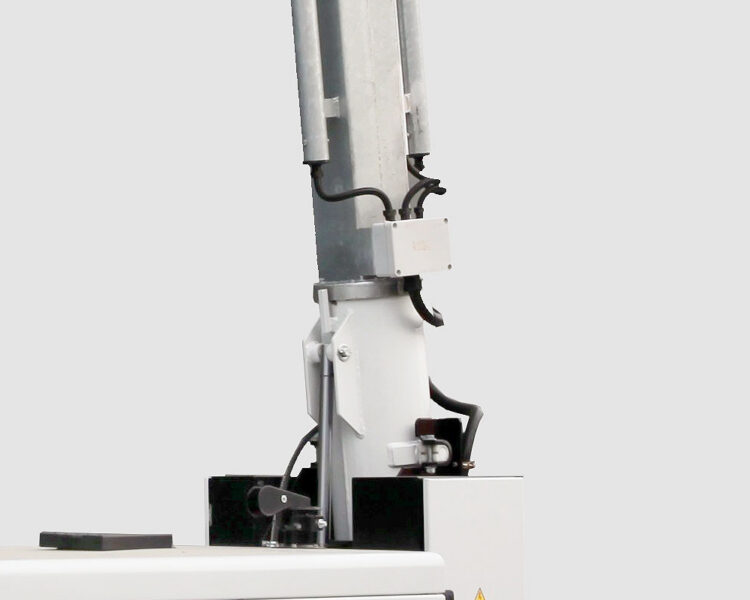

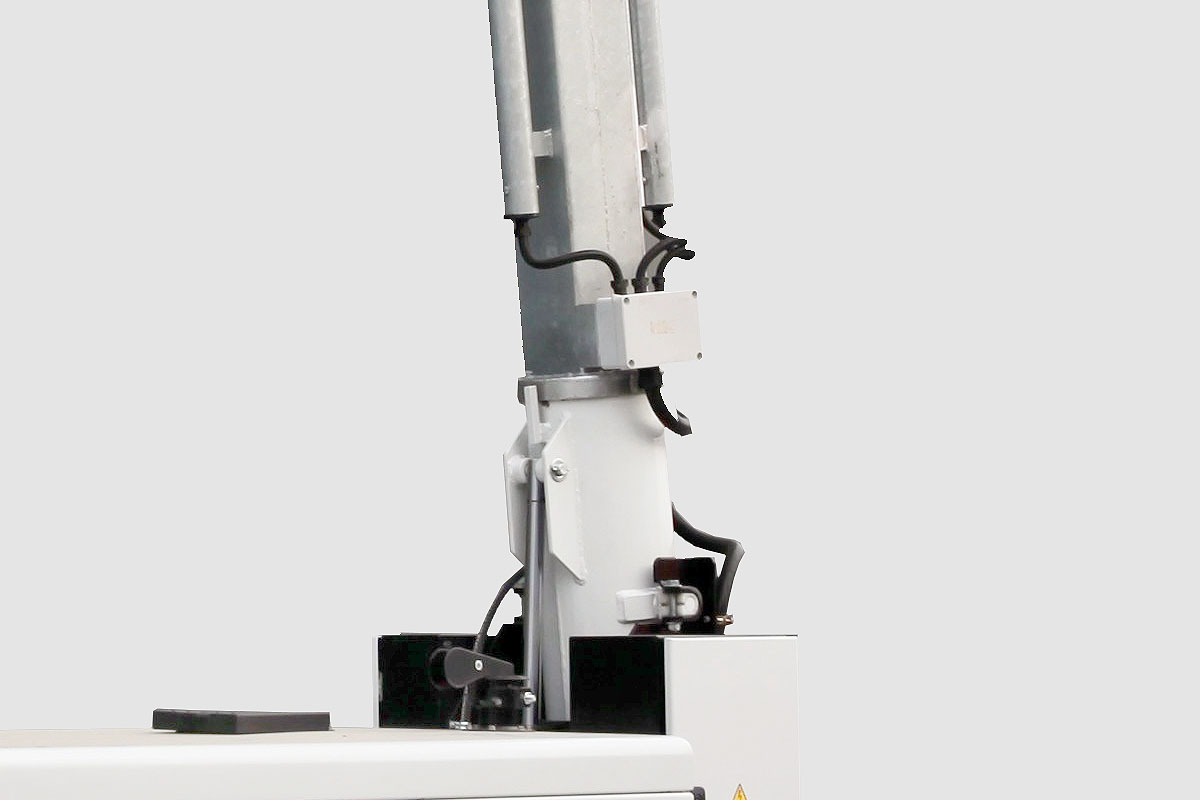

• Flutlichtmast: feuerverzinkter stabiler Teleskopmast, elektro hydraulisch gesteuert, Gesamthöhe 9,30 Meter, Horizontaldrehung (über vertikaler Achse) 355°

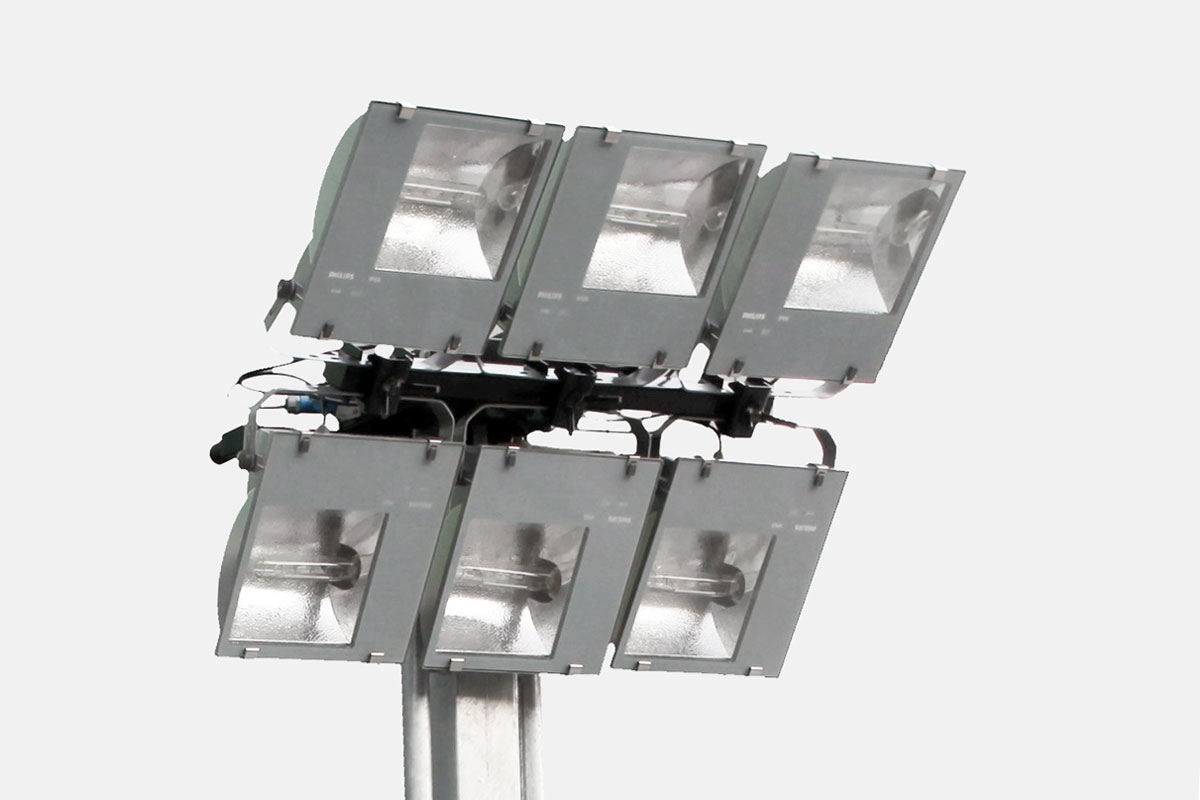

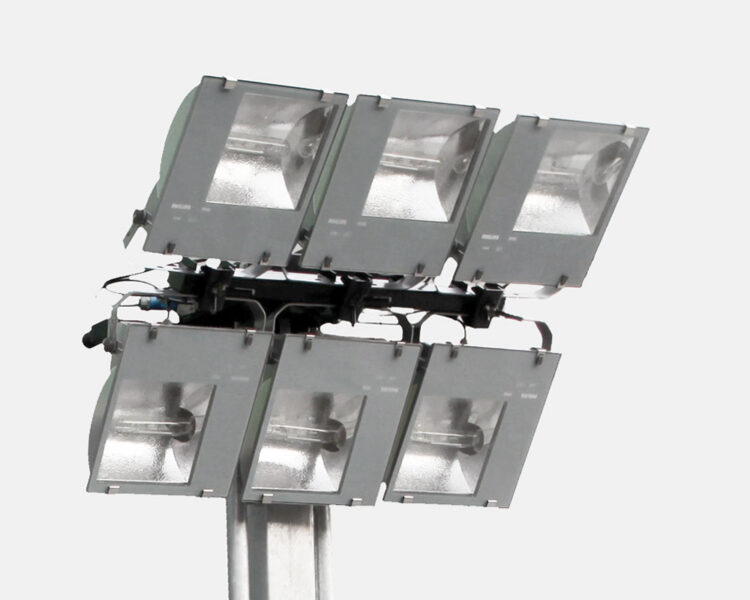

• Scheinwerfersystem: das Lichtmastaggregat wird als Lichtkreuz mit 6 Strahlern jeweils 400 Watt geliefert, 120-140° über die horizontale Achse einstellbar.
• Leuchtmittel: können je nach Kundenanforderung ausgerichtet und entsprechend angepasst werden.

• 2-Achs Tandem Anhänger: maximales zulässiges Gesamtgewicht von 2.000 – 3500 KG, je nach Aggregategröße
• bestehend aus 2 Gummifederachsen bis je 1.850 KG mit Stahlprofilrahmen, feuerverzinkt gefertigt
• Bereifung 185 R 14 C
• 2 Kotflügel, innen geschlossen
• Abstellstützen vorne und hinten
• Beleuchtung nach StVZO in 12 Volt
• 13 poliger Stecker

• Abmessungen Transport:
• Länge: 4.600 – 5.200 mm (je nach Zugdeichsel)
• Breite: 1650 mm
• bis 45 kVA = Höhe 2.300 mm
• bis 100 kVA und großer Tankanlage bis zu 2.750 mm hoch

• Abmessungen Flutlichtbetrieb einsatzbereit:
• Länge: 4.600 – 5.200 mm (je nach Zugdeichsel)
• Breite: 1650 mm
• Höhe stufenlos von 3.800 mm bis 9.300 mm

• Der komplette Stromerzeuger wird auf einem Grundrahmen aus verschweißten Kantprofilen aus Stahl in einer robusten Konstruktion montiert.
• Der Tagestank ist in dem Grundrahmen integriert und für mindestens 8 Stunden Volllast ausgelegt.
• Der Grundrahmen dient als Ölauffangwanne nach AwSV.
• Der Dieselmotor und der Generator sind direkt über einen SAE-Flansch miteinander verbunden, sodass selbst nach einem längeren Betrieb keine Möglichkeit eines Ausrichtungsfehlers besteht.
• Die Starterbatterie (12 Volt DC) ist auf dem Grundrahmen montiert und betriebsfertig verkabelt.

• die Schalldämmhaube des Stromerzeugers ist modular auf dem Grundrahmen aufgebaut
• pulverbeschichtet in RAL 9010 Reinweiss (jeder RAL Farbton ist optional lieferbar)
• mit großzügigen Türen für die Wartung
• alle Türen sind abschließbar
• die Zu- und Abluft ist in dem Aufbau integriert
• der Abgasschalldämpfer ist in der Abluft integriert

• Originaler Yanmar, Deutz oder FPT Iveco Industriedieselmotor
• Abgasnorm: Bis EU 2016/1628 | Stage V
• 4-Takt Direkteinspritzer
• flüssigkeitsgekühlt 1.500 U/min (50 Hz)
• geringe Öl- Kraftstoffverbräuche mit langen Wartungsintervallen
• Unsere eingesetzten Dieselmotoren sind eine sehr wirtschaftliche Motorenapplikation für Ihre Anwendung als Flutlichtaggregat in Kombination mit einer Notstromversorgung

• Mecc Alte, Leroy Somer oder Stamford Drehstrom Synchron Generator
• bürstenlos selbstregelnd mit elektronischem Spannungsregler (AVR) nach VDE 0530
• 400/230 Volt, 4-polig, Isolierung Klasse H

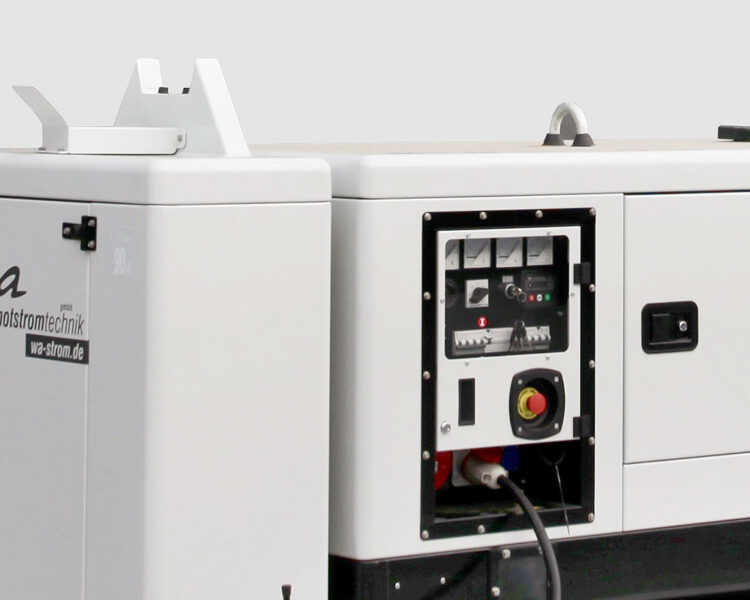

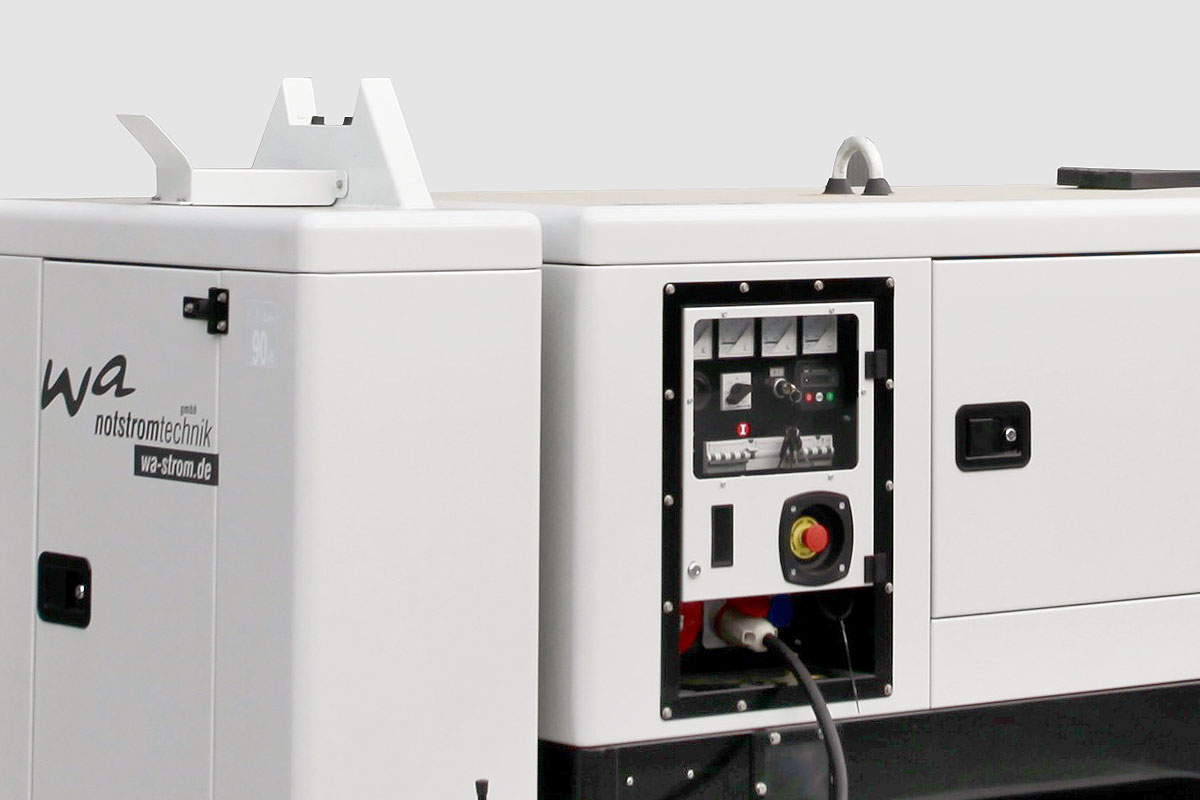

• Manuelles Startsystem mit vollautomatischer Überwachung von Motor und Generator mit Abschaltung u. a. bei Öldruckmangel, Übertemperatur, Überdrehzahl
• Generatorschalter (4-polig) Festeinbau, handbetätigt, mit thermischer und magnetischer Auslösung
• Digitale Anzeige: von Spannung, Frequenz, Ampere, Betriebsstundenzähler, Tankinhaltsanzeige, optische und akustische Alarmanzeige bei einer Funktionsstörung
• Optional: Umschaltbar zwischen IT-Netz (mobiler Betrieb) mit Bender Isolationsüberwachung Typ IR 423 und TN Netz (Gebäudeeinspeisung nach VDE 0100-551-2 (2023-10)

Mögliche Konfigurationen z.B. bis zu 45 kVA Anlage:

• 1 x CEE 63 Ampere 1h, für Gebäudeeinspeisung VDE 0100-551-2 (2023-10)

• 1 x CEE 63 Ampere 6h, mobiler Betrieb (IT Netz)
• 1 x CEE 32 Ampere 6h, mobiler Betrieb (IT Netz)
• 1 x CEE 16 Ampere 6h, mobiler Betrieb (IT Netz)
• 2 x Schuko Steckdose 230 Volt (IT Netz)

Mögliche Konfigurationen z.B. ab 60 kVA Anlage:

• 1 x CEE 125 Ampere 1h, für Gebäudeeinspeisung VDE 0100-551-2 (2023-10)

• 1 x CEE 63 Ampere 1h, für Gebäudeeinspeisung VDE 0100-551-2 (2023-10)
• 1 x CEE 125 Ampere 6h, mobiler Betrieb (IT Netz)
• 1 x CEE 63 Ampere 6h, mobiler Betrieb (IT Netz)
• 1 x CEE 32 Ampere 6h, mobiler Betrieb (IT Netz)
• 1 x CEE 16 Ampere 6h, mobiler Betrieb (IT Netz)
• 2 x Schuko Steckdose 230 Volt (IT Netz)

Die Ersatzstromaggregate von WA Notstromtechnik GmbH erfüllen das CE Zeichen und darüber hinaus die weiteren folgenden Vorschriften:

• 2006 / 42 / CE & EN ISO 13857: 2008 Maschinensicherheit
• 2006 / 42 / CE & EN ISO 13857: 2008 Maschinensicherheit.
• ISO 8528-5: 2018-10 Stromerzeugungsaggregate mit Hubkolben Verbrennungsmotoren Teil 5
• 2014 / 30 / EU elektromagnetische Verträglichkeit.
• 2006 / 95 / EG Niederspannungsrichtlinie
• 2014 / 35 / EU elektrischer Betriebsmittel zur Verwendung innerhalb bestimmter Spannungsgrenzen
• 2000 / 14 / CE Lärmeinwirkung von Maschinen Anwendung im Freien. (modifiziert durch 2005/88/CE)
• 2002 / 88 / CE Abgasausstoß und Schadstoffteilchen. (modifiziert durch 2004/26/CE)
• AwSV Anforderungen an Anlagen zum Umgang wassergefährdender Stoffe & WHG (Gültig seit dem 01.08.2017)
• EN 12100, EN 60204

Leistung und Aufstellbedingungen normativ gemäß DIN 6271 und ISO 3046: 1000 mbar, 25ºC, 30% relative Luftfeuchtigkeit. Optional gegen Mehrpreis sind Ersatzstromversorgungen nach den folgenden Vorschriften lieferbar:

• DIN VDE 0100 – 551-2 (2023-10) Errichten von Niederspannungsanlagen. Teil 5-55: Auswahl und Errichtung elektrischer Betriebsmittel
• DIN VDE 0100 – 551 (2018-12) Errichten von Niederspannungsanlagen, andere Betriebsmittel
• DIN VDE 0100 – 560 (2022-10) Errichten von Niederspannungsanlagen, Sicherheitsstromquellen
• DIN VDE 0100 – 710 (2012-10) Errichten von Niederspannungsanlagen, medizinisch genutzte Bereiche
• DIN VDE 0100 – 718 (2014-06) Anforderungen für Betriebsstätten und Anlagen besonderer Art, öffentliche Einrichtungen
• DIN 6280 – 13 (1994-12) Sicherheitsstromversorgung in Krankenhäusern und baulichen Anlage für Menschenansammlungen
• DIN EN ISO 8528 – 13 (2017-03) Stromerzeugungsaggregate mit Hubkolben- Verbrennungsmotor Teil 13 Sicherheit
• VdS CEA 4001 (2021-01) Sicherheitsanforderungen an Stromerzeugungsaggregate für Sprinkleranlagen
• DIN VDE AR – N 4105 (2018-10) Erzeugungsanlagen am Niederspannungsnetz
