unser LUCALIGHT 60 bietet alle Voraussetzungen für den mobilen Betrieb und die Gebäudeeinspeisung
Die Grunddaten
- Leuchtmittel: LED 4 x 160 Watt
- optional bis 640 Watt je Scheinwerfer
- Motor: Industriedieselmotor Yanmar Stage V
- Leistung: 45 kVA (PRP)
- Zulässiges Gesamtgewicht: 2.000 KG

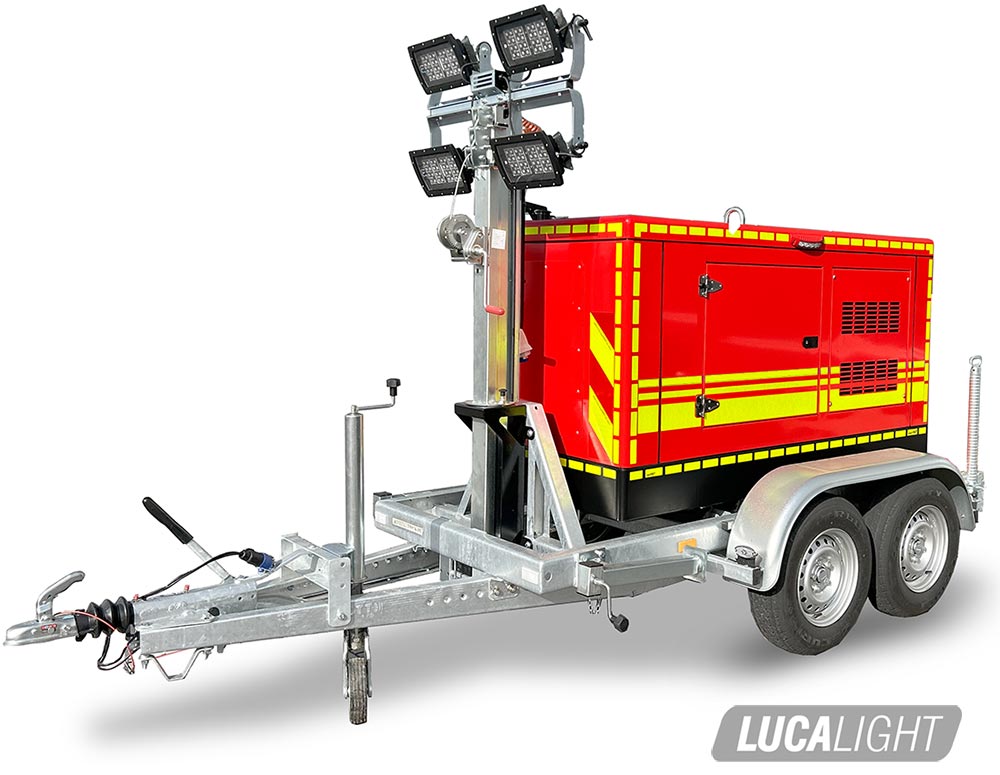

Der Lichtmast Serie 60
- Lichtmastsystem: LUCA Light Serie 60 maximale Lichtpunkthöhe am Lichtkreuz; 6 Meter
- Flutlichtmast: feuerverzinkter stabiler Teleskopmast, manuell gesteuert mit Handseilwinde, Gesamthöhe 6,00 Meter, Horizontaldrehung (über vertikaler Achse) 355°

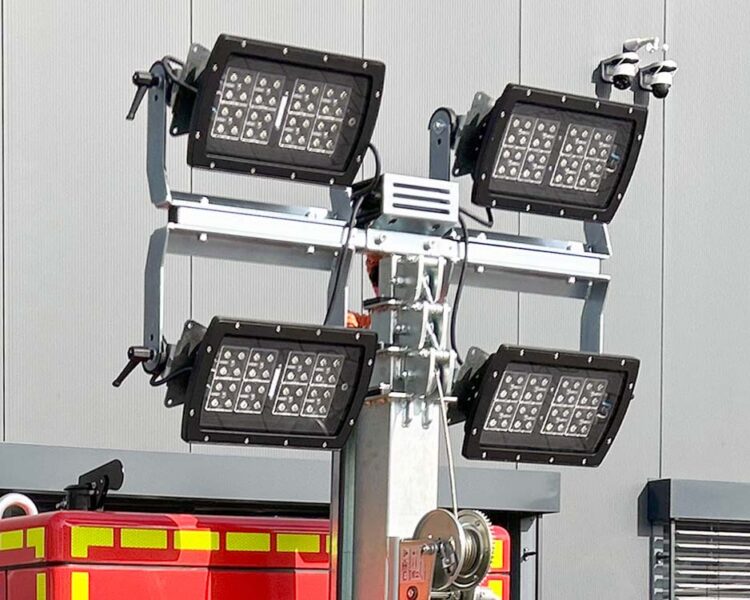

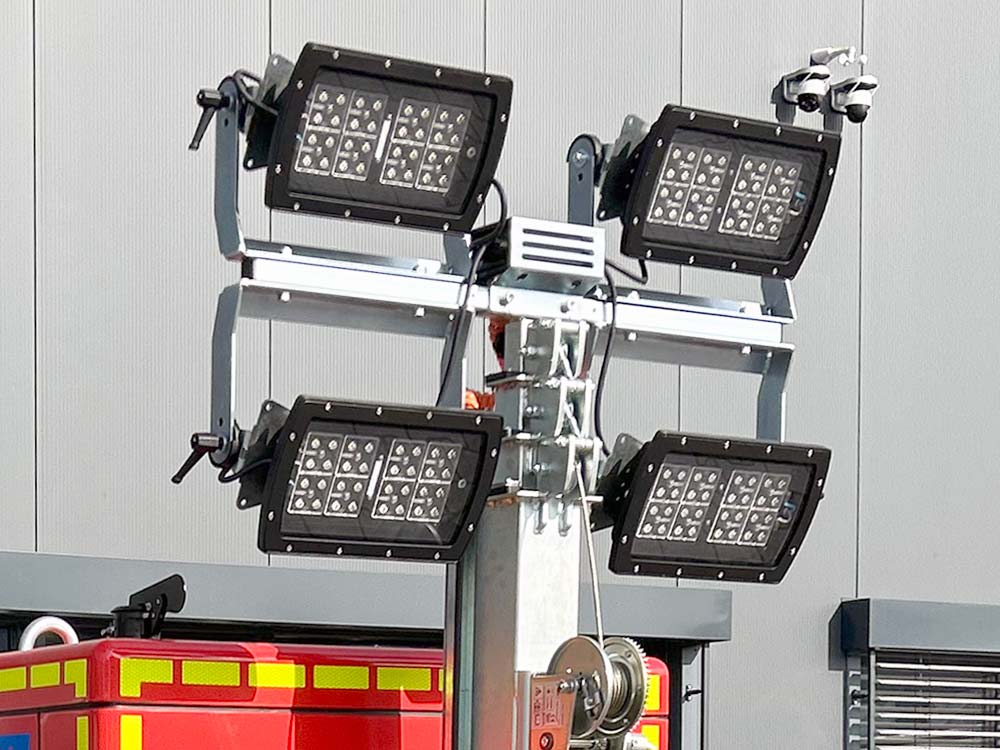

- Scheinwerfersystem: das Lichtmastaggregat wird als Lichtkreuz mit 4 LED-Strahlern jeweils 160 Watt (81.400 Lumen) geliefert.
- Leuchtmittel: können je nach Kundenanforderung ausgerichtet und entsprechend angepasst werden. Versorgungsleitung netz- oder generatorseitig in H07RN-F 3 x 1,5 mm² mit Stecker…

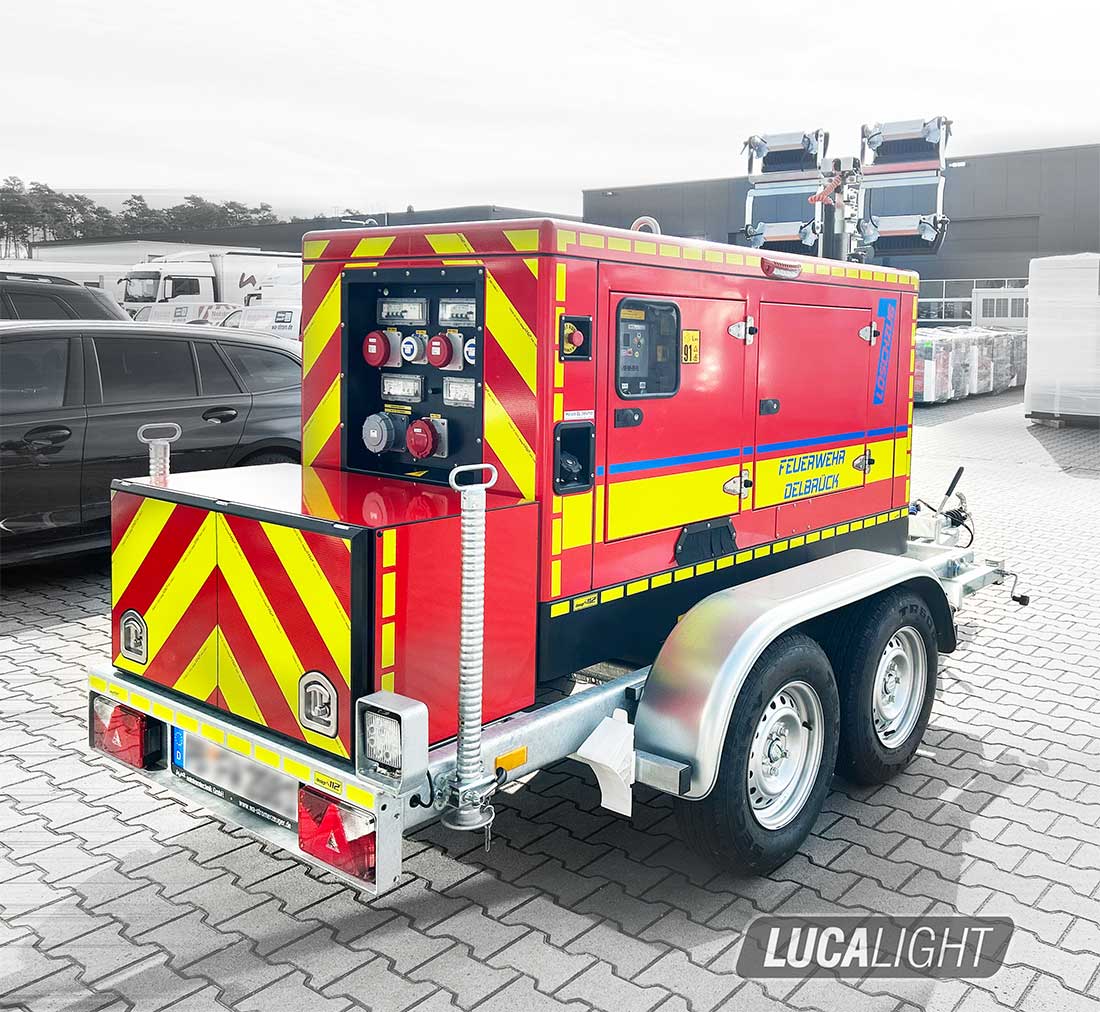

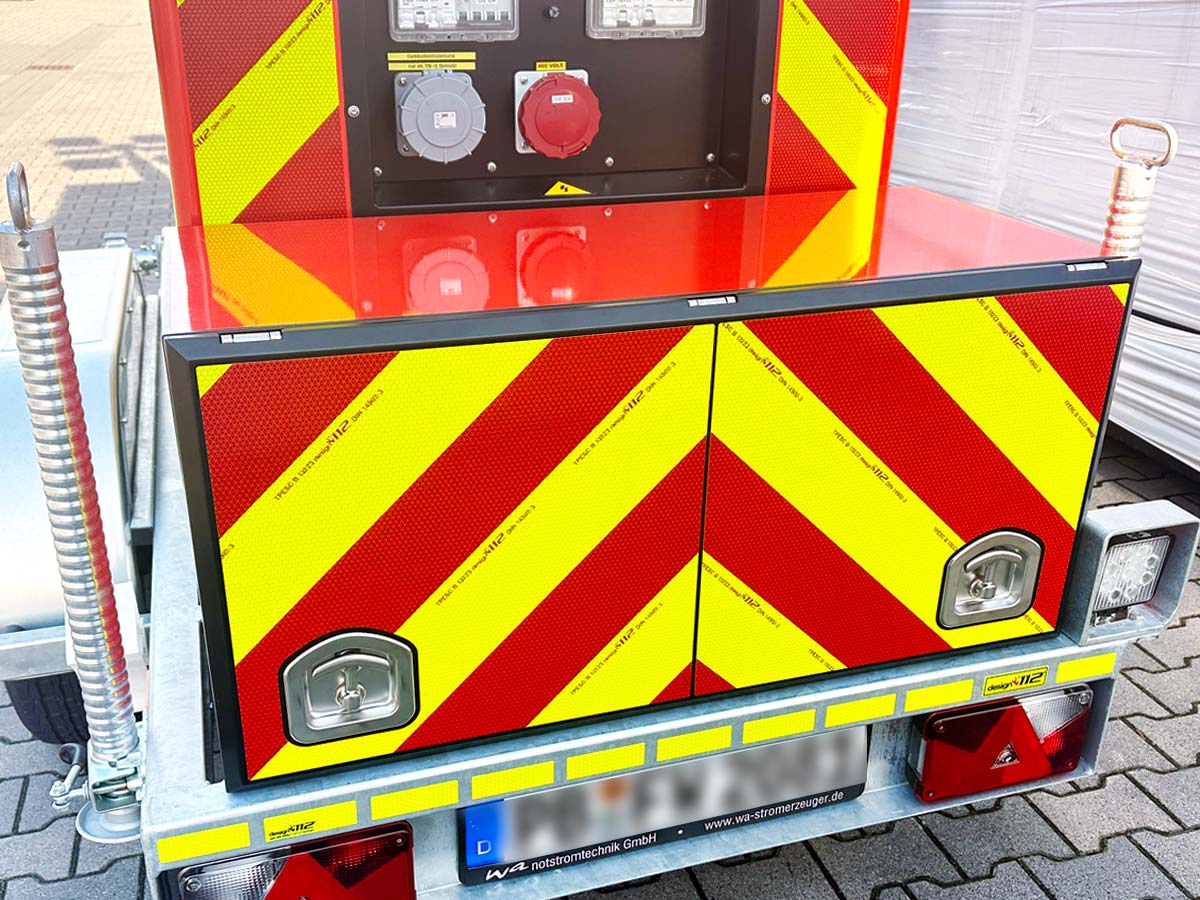

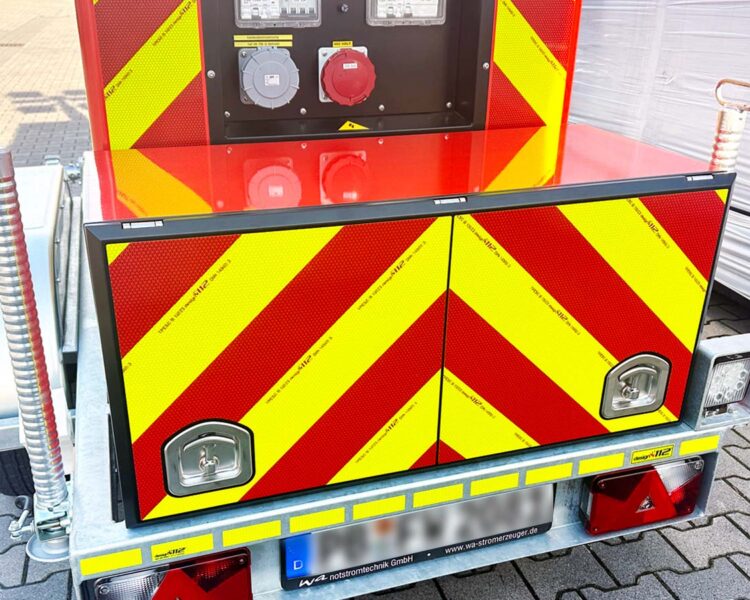

Der LiMa Anhänger
- 2-Achs Tandem Anhänger: maximal zulässiges Gesamtgewicht 2.000 KG bestehend aus 2 Gummifederachsen je 1.100 KG und Bereifung 185 R 14 C mit Stahlprofilrahmen, feuerverzinkt gefertigt. 2 Kotflügel, innen geschlossen. Abstellstützen hinten, Beleuchtung nach StVZO in 12 Volt mit 13 poligen Stecker.
Der Basis-Stromerzeuger
- Der komplette Stromerzeuger wird auf einem Grundrahmen aus verschweißten Kantprofilen aus Stahl in einer robusten Konstruktion montiert.
- Der Tagestank ist in dem Grundrahmen integriert.
- Der Grundrahmen dient als Ölauffangwanne nach AwSV.
- Der Dieselmotor und der Generator sind direkt über einen SAE-Flansch miteinander verbunden, sodass selbst nach einem längeren Betrieb keine Möglichkeit eines Ausrichtungsfehlers besteht.
- Die Starterbatterie (12 Volt DC) ist auf dem Grundrahmen montiert und betriebsfertig verkabelt.
Die Schalldämmhaube
- die Schalldämmhaube des Stromerzeugers ist modular auf dem Grundrahmen aufgebaut
- pulverbeschichtet in RAL 3000 ROT (jeder RAL Farbton ist optional lieferbar)
- mit großzügigen Türen für die Wartung
- alle Türen sind abschließbar
- die Zu- und Abluft ist in dem Aufbau integriert
- der Abgasschalldämpfer ist in der Abluft integriert
Der Motor
- Originaler Yanmar Industriedieselmotor
- Abgasnorm: Stage V
- 4-Takt Direkteinspritzer
- flüssigkeitsgekühlt 1.500 U/min (50 Hz)
- geringe Öl- Kraftstoffverbräuche mit langen Wartungsintervallen
- Yanmar Motoren sind eine sehr wirtschaftliche Motorenapplikation für Ihre Anwendung als Flutlichtaggregat in Kombination mit einer Notstromversorgung
Der Generator
- Mecc Alte, Leroy Somer oder Stamford Drehstrom Synchron Generator
- bürstenlos selbstregelnd mit elektronischem Spannungsregler (AVR) nach VDE 0530
- 400/230 Volt, 4-polig, Isolierung Klasse H

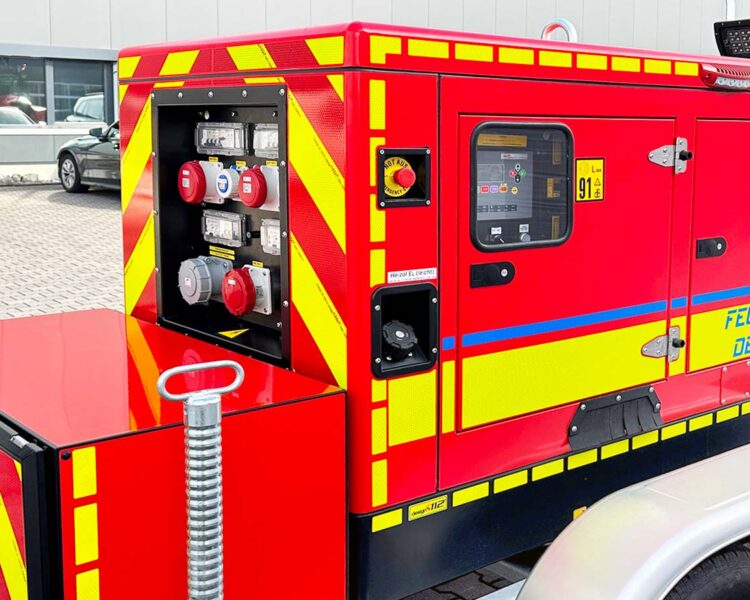

Die Schaltanlage
- Manuelles Startsystem mit vollautomatischer Überwachung von Motor und Generator mit Abschaltung u. a. bei Öldruckmangel, Übertemperatur, Überdrehzahl
- Generatorschalter (4-polig) Festeinbau, handbetätigt, mit thermischer und magnetischer Auslösung
- Digitale Anzeige: von Spannung, Frequenz, Ampere, Betriebsstundenzähler, Tankinhaltsanzeige, optische und akustische Alarmanzeige bei einer Funktionsstörung
- Optional: Umschaltbar zwischen IT-Netz (mobiler Betrieb) mit Bender Isolationsüberwachung Typ IR 423 und TN Netz (Gebäudeeinspeisung nach VDE 0100-551-2 (2023-10)

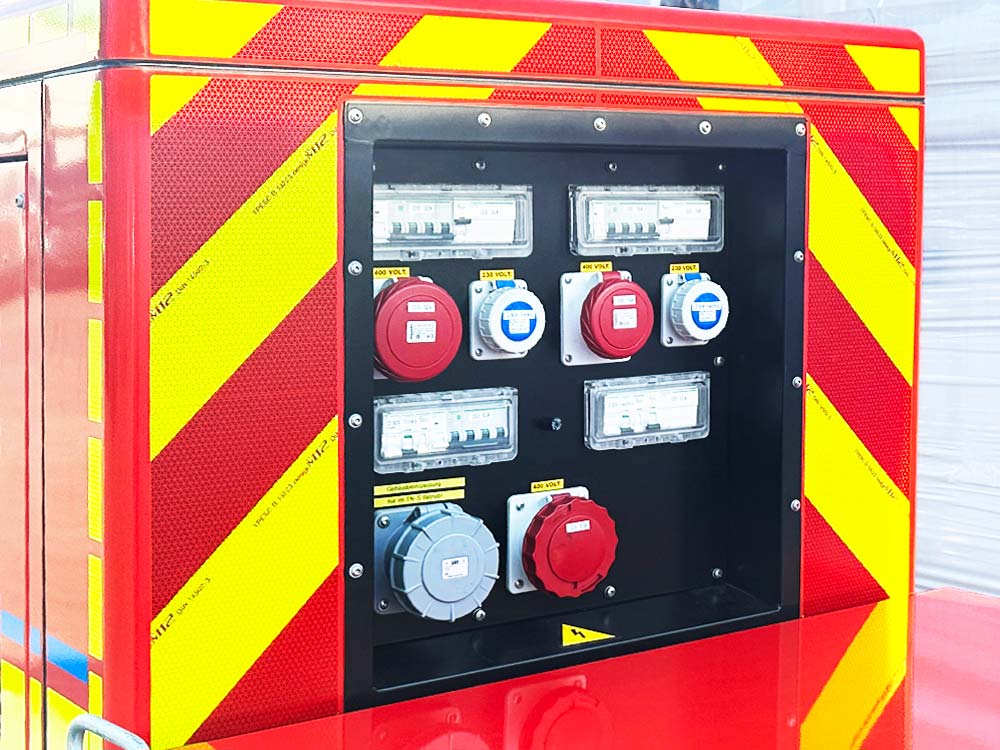

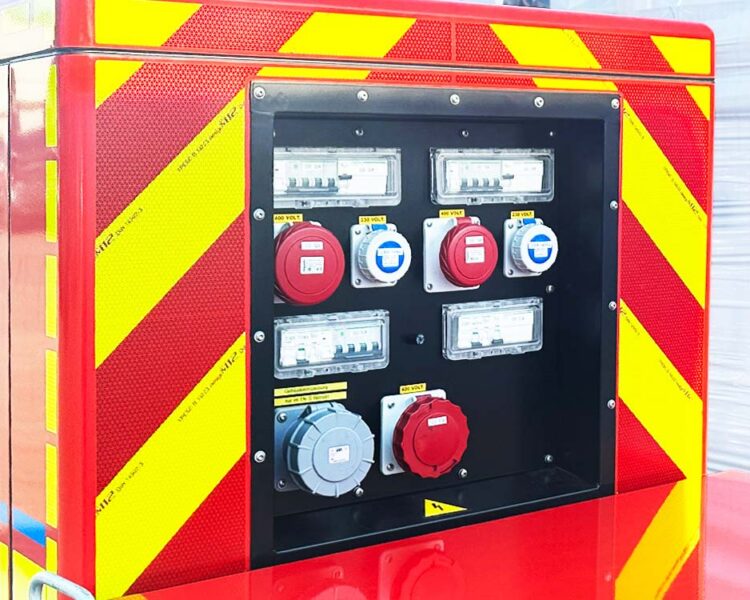

Das Abgangsfeld
- 1 x CEE 63 Ampere 1h, für Gebäudeeinspeisung VDE 0100-551
- 1 x CEE 63 Ampere 6h, mobiler Betrieb (IT Netz)
- 1 x CEE 32 Ampere 6h, mobiler Betrieb (IT Netz)
- 1 x CEE 16 Ampere 6h, mobiler Betrieb (IT Netz)
- 2 x Schuko Steckdose 230 Volt (IT Netz)
***Topseller LUCALIGHT
flutlichtaggregat-feuerwhr-topseller-08

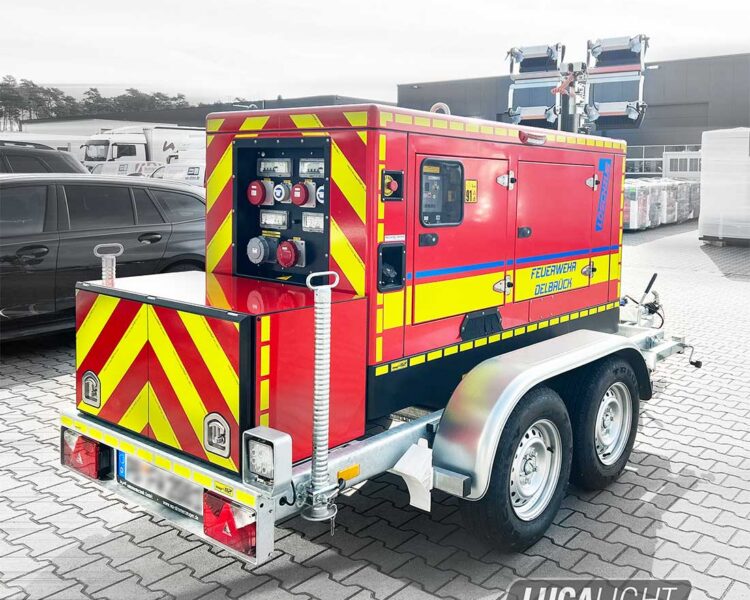

flutlichtaggregat-feuerwhr-topseller-07

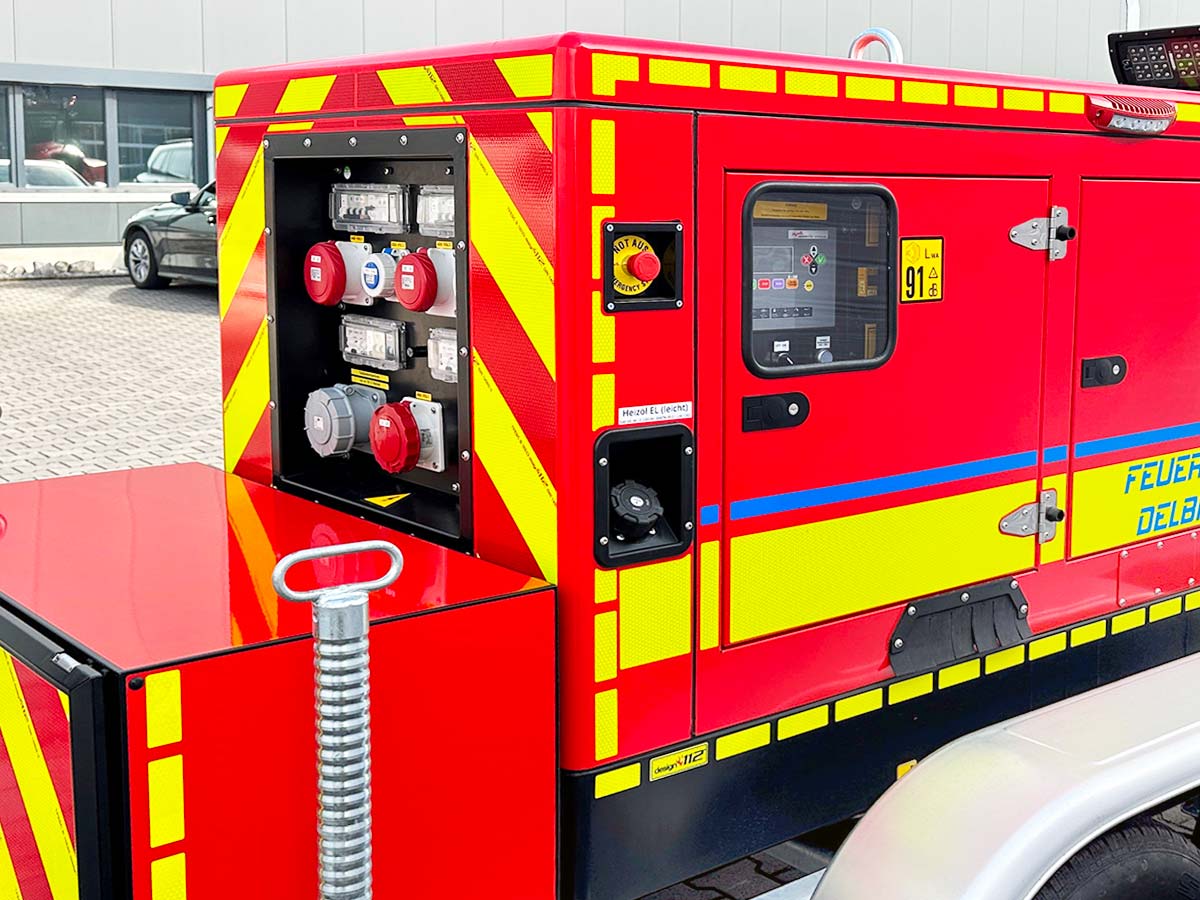

flutlichtaggregat-feuerwhr-topseller-03
flutlichtaggregat-feuerwhr-topseller-04
flutlichtaggregat-feuerwhr-topseller-01
die Vorschriften
Die Ersatzstromaggregate von WA Notstromtechnik GmbH erfüllen das CE Zeichen und darüber hinaus die weiteren folgenden Vorschriften:
- 2006 / 42 / CE & EN ISO 13857: 2008 Maschinensicherheit
- 2006 / 42 / CE & EN ISO 13857: 2008 Maschinensicherheit
- ISO 8528-5: 2018-10 Stromerzeugungsaggregate mit Hubkolben Verbrennungsmotoren Teil 5
- 2014 / 30 / EU elektromagnetische Verträglichkeit
- 2006 / 95 / EG Niederspannungsrichtlinie
- 2014 / 35 / EU elektrischer Betriebsmittel zur Verwendung innerhalb bestimmter Spannungsgrenzen
- 2000 / 14 / CE Lärmeinwirkung von Maschinen Anwendung im Freien. (modifiziert durch 2005/88/CE)
- 2002 / 88 / CE Abgasausstoß und Schadstoffteilchen. (modifiziert durch 2004/26/CE)
- AwSV Anforderungen an Anlagen zum Umgang wassergefährdender Stoffe & WHG (Gültig seit dem 01.08.2017)
EN 12100, EN 60204
Leistung und Aufstellbedingungen normativ gemäß DIN 6271 und ISO 3046: 1000 mbar, 25ºC, 30% relative Luftfeuchtigkeit. Optional gegen Mehrpreis sind Ersatzstromversorgungen nach den folgenden Vorschriften lieferbar:
- DIN VDE 0100 – 551-2 (2023-10) Errichten von Niederspannungsanlagen. Teil 5-55: Auswahl und Errichtung elektrischer Betriebsmittel
- DIN VDE 0100 – 551 (2018-12) Errichten von Niederspannungsanlagen, andere Betriebsmittel
- DIN VDE 0100 – 560 (2022-10) Errichten von Niederspannungsanlagen, Sicherheitsstromquellen
- DIN VDE 0100 – 710 (2012-10) Errichten von Niederspannungsanlagen, medizinisch genutzte Bereiche
- DIN VDE 0100 – 718 (2014-06) Anforderungen für Betriebsstätten und Anlagen besonderer Art, öffentliche Einrichtungen
- DIN 6280 – 13 (1994-12) Sicherheitsstromversorgung in Krankenhäusern und baulichen Anlage für Menschenansammlungen
- DIN EN ISO 8528 – 13 (2017-03) Stromerzeugungsaggregate mit Hubkolben- Verbrennungsmotor Teil 13 Sicherheit
- VdS CEA 4001 (2021-01) Sicherheitsanforderungen an Stromerzeugungsaggregate für Sprinkleranlagen
- DIN VDE AR – N 4105 (2018-10) Erzeugungsanlagen am Niederspannungsnetz
